Estruturas de Concreto Armado – Contenção, Paredes e Muros

Estruturas de Concreto Armado - Contenção, Paredes e Muros

Razões para a utilização de contenções: Valorização dos terrenos nos grandes centros. Obrigatoriedade de se criarem espaços para estacionamento automóvel. Aumento da procura de espaços comerciais.

Principais soluções de contenções

a) Estacas Moldadas
b) Paredes Moldadas
c) Paredes tipo “Berlin”
d) Pregagens
e) Poços

Contenções por Estacas Moldadas

Podem ser Espaçadas, Tangentes e Secantes. As secantes são executadas da seguinte forma:: em primeiro lugar são executadas as estacas constituídas no seu interior por um perfil previamente colocado sendo injectada argamassa desagregável à sua volta, depois são executadas as estacas em concreto normal moldadas “in situ” intersectando parte do espaço ocupado pelas outras. A ancoragem é feita abrangendo apenas estas últimas pois só estas podem ser atravessadas longitudinalmente.

Contenções por Paredes Moldadas

1- Muros Guia: espessura de 0.15m, largura de 0.4 a 1.0m, altura de 0.8 a 1.5m comprimento cerca de 3.0m. 2- Escavação: Feita em troços de 2m correspondente à largura do equipamento utilizado. A forma da escavação trás os principais inconvenientes deste processo.
3- Colocação de tubo juntas das armaduras: Juntas em forma curva para ajudar a consolidação das uniões.
4- Betonagem: O tubo está sempre dentro do concreto e a betonagem é feita de baixo para cima.

Contenções por Paredes do tipo Berlin

1- Abertura do furo com trado até à cota do fundo da parede
2- Colocação dos perfis metálicos, soldados topo a topo, com ajuda de uma grua. No fundo faz-se a selagem com calda de cimento para garantir o encastramento no fundo.
3- Escavação do 1º troço.
4- Betonagem do 1º troço de parede, deixando as armaduras dobradas para dentro para empalme com as da fase seguinte.
A morosidade destas operações é a principal desvantagem, mas requer menor espaço para equipamento e não provoca tantas vibrações.

Contenções com Ancoragens e Escoramentos

1- Através da reserva deixada na parede executar o furo aberto com trado.
2- Introdução da bainha metálica.
3- Injecção de argamassa na parte final (bolbo) e introdução dos cabos pré-esforçados (10 a 15 m).
4- A selagem abrange apenas a extremidade dos cabos em ancoragens provisórias e a totalidade dos cabos se forem definitivas.

Contenções com Barretas

Como os terrenos vão aumentando as suas características à medida que aumenta a profundidade pode-se utilizar paredes moldadas na parte superior e barretas na parte inferior. Esta solução não é viável se o tempo de execução for importante.
Solução usada na substituição das estacas em que existam forças horizontais importantes.

Contenções com Pregagens

A diferença entre as pregagens e as ancoragens é que as pregagens não são protendidas, são mais curtas (3 a 5 m), utilizam uma armadura passiva e são menos resistentes.
1- Escavação da 1ª camada de terreno.
2- Colocação da armadura (malha SD), e aplicação de concreto projectado à pistola (5 a 10 cm).
3- Execução da pregagem.
4- Escavação da 2ª camada.
A pregagem é soldada a uma chapa de aço que reduz o efeito do punçoamento.
As pregagens utilizam as características do solo e complementam as mesmas principalmente dando maior resistência à tracção e ao corte.

Contenções com Poços

São utilizados sempre que se queira que o plano de contenção fique no plano de uma parede antiga já existente na parte superior da obra a ser construída. Temos como principal vantagem o facto de não se ir ocupar terrenos vizinhos. Este sistema requer ancoragens e escoras. As paredes são betonadas através de um cachimbo, sendo normalmente do tipo “Berlin”.

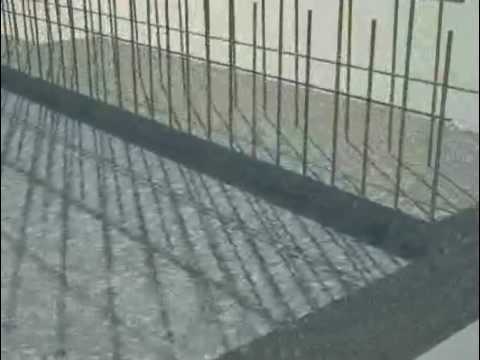

[youtube]http://www.youtube.com/watch?v=eTGAGz_gSbU[/youtube]
